传送单元(CPU)

发布时间:2018-09-07
点击数:198

WRT2050K-803

传送单元




产品简介:

WRT2050K-803 传送单元是FULL-2WAY照明控制系统的中心装置,它可以实现以下的功能:

  1. 监视可编程控制面板、热感自动控制开关、以及触点输入T/U等装置发送过来的信号

  2. 发出控制信号给控制T/U








特点:

  可以实现单个、群组、模式、调光等控制:

  单个控制

  单个回路的ON/OFF控制,最大256回路。

  群组控制

  将多个回路的负载设定为一个群组进行ON/OFF控制,最大127群组。

  模式控制

  将多个回路的负载设定为一个模式(ON/OFF/对象外)进行控制,最多72模式。

  调光控制

  负载回路的亮度控制,最多16回路。

  储存群组与模式的设定数据

  传送单元与可编程控制面板及T/U之间的最远配线距离为500m,总配线距离为1,500m(线径φ1.2或截面1.25mm2的电线)

  最多可串联5台放大器,传送单元与放大器之间的最远配线距离为500m,总配线距离最大可延  伸至1,500m;系统连接5台放大器时的传输信号线的最远配线距离为3,000m,总配线距离最大可延伸至9,000m(线径φ1.2或截面1.25mm2的电线)

  信号线短路时LED 显示

  使用 WR9910-803 安装架固定 (占用5个位置空间)







产品规格

型号:

WRT2050K-803

输入(电源):

电源电压: 100V - 242Vac

输出(信号):

2线式无极性

信号电压: 24V

信号电流: 500mA

功率:

30W (最大负载)

5W (无负载)



工作环境范围:

-10℃ - +40℃




重量:

0.365kg

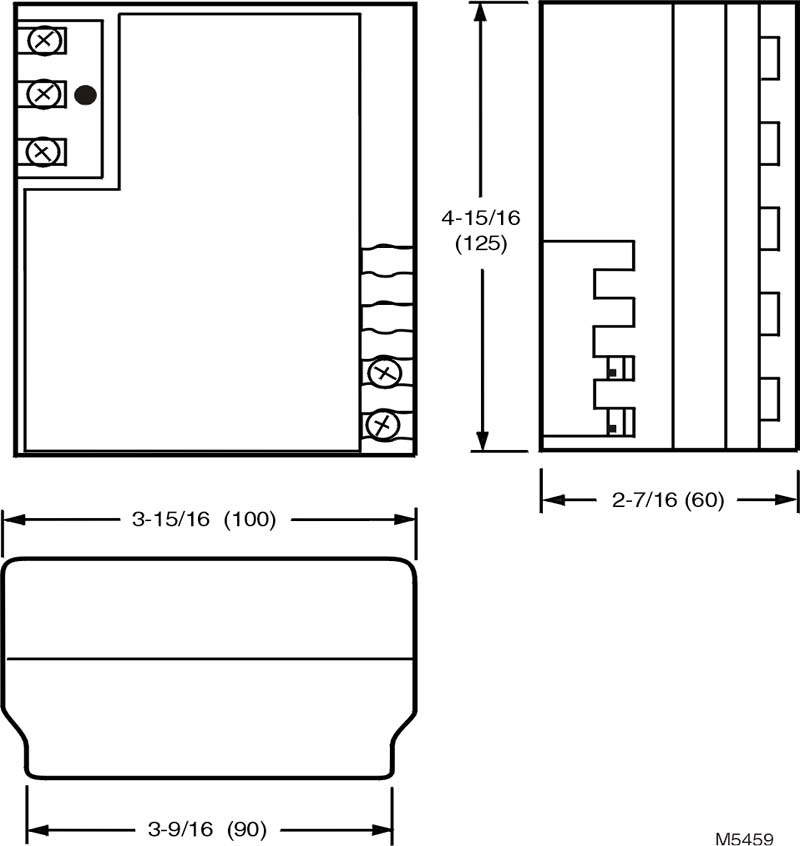

尺寸:
